Hier beschreiben wir die neue Digitale Beleuchtungsplatine
Oft wird gerade in der Spur Z auf Wagenbeleuchtungen verzichtet, da man
sehr schlechte Erfahrungen mit werksseitigen Beleuchtungen gemacht hat.
Diese sind oft für andere Spurweiten konstruiert und können nicht auf
sehr kleine Wagengrößen gekürzt werden, haben lange LED Abstände
mit Schattenwurf und kaum Zusatzfunktionen.
Unter Downloads ist die komplette Beschreibung der Platine zu finden,
sowie ein erster Entwurf für einen Schnelleinstieg (wird ständig erweitert)
Beispiele werden wir in Zukunft ebenfalls einstellen
Die Platine kostet 18€, zuzügl. Versand
Bestellung per eMail
Hier die Funktionsübersicht
▪ DCC + MM Betrieb sowie analog
▪ Vollkompatibles NMRA-DCC Modul
▪ Basislänge 160mm (280mm Option), beliebig trennbar bis minimal 35mm
▪ Breite der Platine nur 6mm
▪ Spur Z bis G nutzbar
▪ SUSI Anschluss für Soundmodule
▪ 2 Farb-LED Leiste blau + warmweiss
▪ LED Abstand nur 11mm über die ganze Länge
▪ Puffer Antiflacker Anschluss ( Kondensator 5,5 V )
▪ 4 verstärkte Funktionsausgänge ( 2 Ausgänge vorbereitet für Lichtwechsel Weiß/Rot )
▪ Zufallsgenerator (bspw. Toilettenlicht)
▪ Bedingungen (vorwärts, rückwärts, etc…)
▪ Viele Sonder- und Zeitfunktionen einstellbar
▪ Funktionsausgänge dimmbar
▪ Integrierte LEDs dimmbar
▪ Resetfunktionen für alle CVs
▪ Modellbahnzeitsteuerung möglich
▪ Sehr einfaches Funktionsmapping
▪ 68 Funktiontasten adressierbar, 10239 Lokadressen
▪ 14, 28, 128 Fahrstufen (automatisch)
▪ Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM) (Bitwise, CV, POM)
▪ Überschreibschutz
▪ Keine Last bei Programmierung erforderlich
Hinweis:
Das Flackern der Beleuchtung auf Videos ist der Energieeinsparung ( Taktung) geschuldet
und ist im Fahrbetrieb nicht zu sehen !!!
Diesen Effekt kennt man ja auch von Film- und Fernsehbildern, sowie bei Beleuchtungen
Diesen Effekt kennt man ja auch von Film- und Fernsehbildern, sowie bei Beleuchtungen
die mit Wechselspannung betrieben werden !

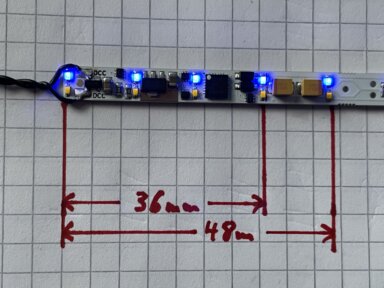

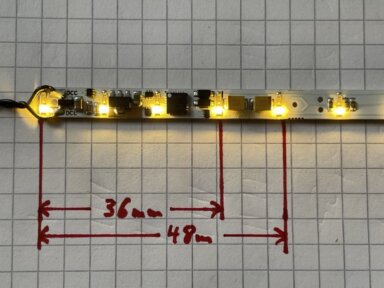

![](images/IMG_1543.jpg)
![](images/IMG_1545.jpg)

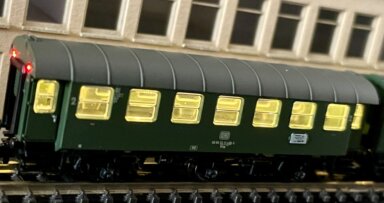

Hier ein Beispiel mit dem
Theaterwagen
Theaterwagen
Dreiachser mit Schlußlicht
![](images/IMG_E1460.jpg)
Beispiel für einen Mitteleinstiegswagen
mit Inneneinrichtung
![](images/IMG_1488.jpg)

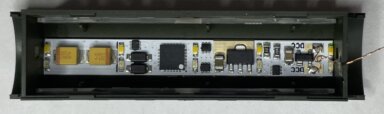

Einbau der Platine unter dem Dach
Freie Durchsicht und Platz für
Freie Durchsicht und Platz für
eine Inneneinrichtung
![](images/IMG_1493.jpg)
